Le géoradar pour le béton est une méthode d'inspection non destructive qui envoie des ondes électromagnétiques dans une dalle pour localiser les armatures, les conduits, les câbles et les vides avant de percer ou de carotter. Les signaux réfléchis sont interprétés en temps réel, ce qui protège la structure et les travailleurs.
Percer une dalle sans savoir ce qu'elle cache, c'est jouer avec la sécurité de tout un chantier. Un géoradar pour le béton change complètement la donne, car il rend visible ce qui se trouve sous la surface avant le premier coup de mèche. Cette technologie non destructive aide les entrepreneurs, les ingénieurs et les gestionnaires d'immeubles à éviter les mauvaises surprises.
Dans les pages qui suivent, vous verrez comment fonctionne cette technologie, ce qu'elle détecte réellement, comment se déroule une intervention et quelles sont ses limites. L'objectif est simple : vous donner les repères pour décider quand recourir au balayage radar plutôt qu'au forage à l'aveugle.
Qu'est-ce que le géoradar pour le béton
Le géoradar, souvent désigné par son acronyme anglais GPR (ground penetrating radar), est un appareil qui émet des impulsions électromagnétiques dans un matériau et capte les ondes qui reviennent. Quand une onde rencontre une interface entre deux matières de propriétés différentes, comme l'acier d'une armature dans le béton, une partie du signal est renvoyée vers l'antenne.
Le principe des ondes électromagnétiques
L'acier réfléchit fortement les ondes radar, ce qui en fait une cible facile à repérer dans une dalle. En analysant l'amplitude et le temps d'arrivée des réflexions, le système reconstitue une image du contenu de la structure. C'est d'ailleurs ce principe qui permet d'estimer le diamètre des armatures et l'épaisseur d'enrobage à partir des signaux captés.
La fréquence de l'antenne détermine l'équilibre entre profondeur et précision. Une antenne à haute fréquence offre une image fine près de la surface, tandis qu'une fréquence plus basse pénètre plus profondément, mais avec moins de détail. Le choix dépend donc de l'épaisseur de l'ouvrage et de la cible recherchée.
Ce que le radar révèle dans une dalle
Un balayage bien exécuté permet de repérer plusieurs éléments enfouis :
Cette lecture évite de transformer une simple perforation en réparation coûteuse. C'est la première étape logique avant tout carottage ou toute installation d'ancrage.

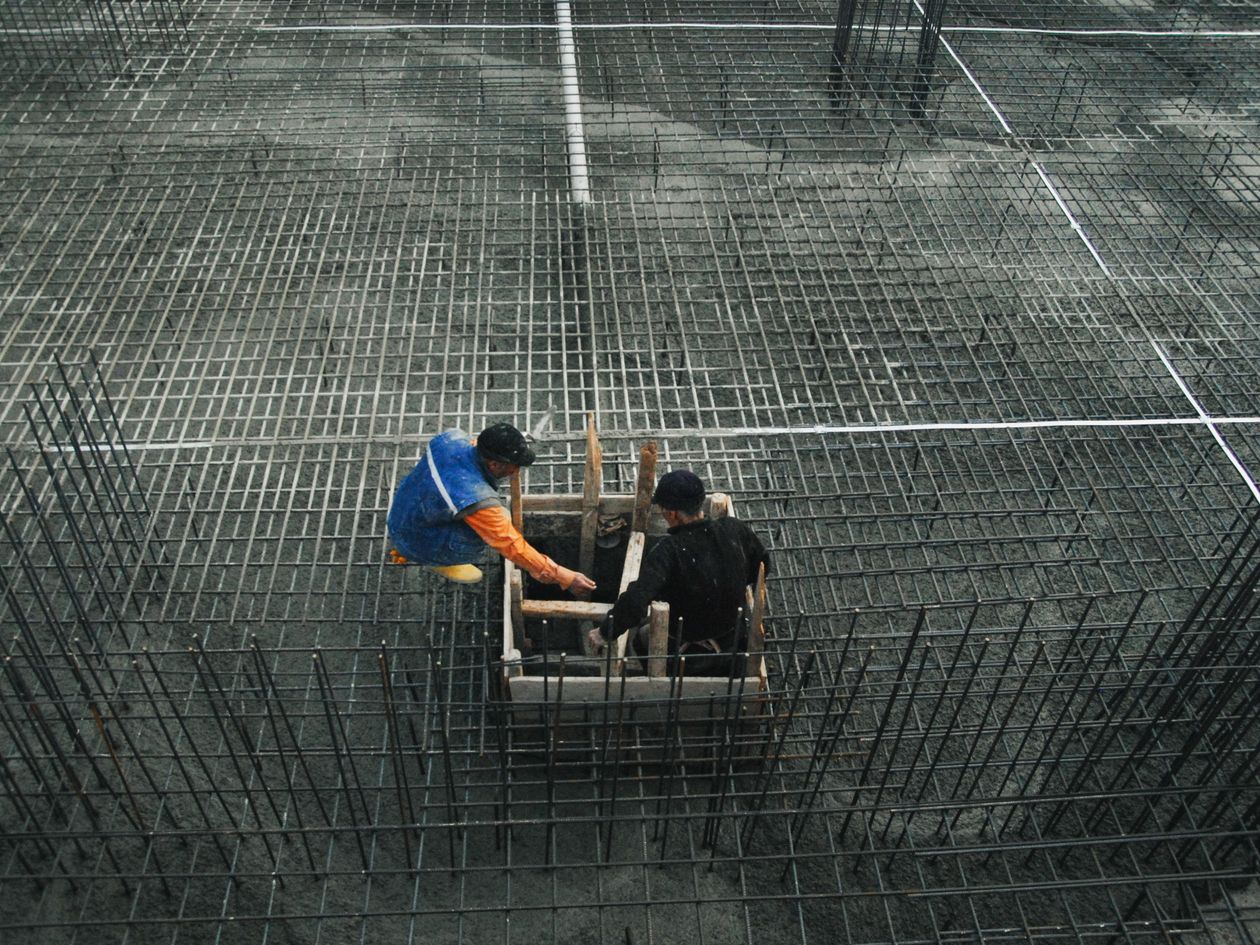

- les armatures d'acier et leurs nappes superposées
- les câbles de post-tension, à ne jamais sectionner
- les conduits électriques et les gaines
- la tuyauterie et les canalisations intégrées
- les vides, les fissures internes et l'épaisseur approximative de la dalle
Pourquoi choisir une inspection non destructive
La grande force du balayage radar, c'est qu'il travaille sans abîmer l'ouvrage. Vous obtenez l'information avant d'intervenir, plutôt que de découvrir un câble tranché après coup. Cette approche s'inscrit dans une démarche plus large d'auscultation structurale non destructive qui vise à comprendre l'état réel d'une structure.
Éviter les bris de conduits et de câbles
Sectionner une gaine électrique sous tension ou un câble de post-tension représente un danger immédiat et un risque financier majeur. Le radar de structure cartographie ces éléments avant les travaux, ce qui réduit les accidents et les arrêts de chantier imprévus.
Gagner du temps et rassurer les décideurs
Une lecture en temps réel accélère la prise de décision sur place. L'entrepreneur marque directement au sol les zones sûres pour percer, carotter ou scier. Cette rigueur documentée renforce aussi la confiance des ingénieurs et des propriétaires, qui disposent d'une preuve visuelle avant l'exécution.
Comment se déroule une inspection par géoradar
Une intervention professionnelle suit généralement quelques étapes claires :
La qualité du résultat repose autant sur l'équipement que sur l'expérience du technicien. C'est son interprétation qui transforme une série de courbes en information exploitable pour le chantier. Le repérage se fait souvent en amont d'un scan de béton à Montréal ou dans une autre grande région du Québec.
Avant d'entamer vos travaux, prenez le temps de faire cartographier la zone à percer. Un balayage préventif aide à éviter une réparation d'urgence, et il protège autant votre échéancier que la sécurité de votre équipe.
- définir la cible et les zones à baliser avec le client
- effectuer des passages croisés pour couvrir la surface
- interpréter les signaux et marquer les repères au sol
- remettre un rapport ou une lecture annotée selon le besoin
Les applications courantes du scan de béton
Le géoradar pour le béton sert dans une foule de contextes : dalles sur sol, planchers suspendus, murs de soutènement, terrasses, tunnels, garages et stationnements étagés. Partout où de l'acier, des câbles ou des vides peuvent se cacher, la méthode apporte une réponse rapide et sécuritaire.
Elle est particulièrement utile dans les zones fortement ferraillées, comme les poutres et les poteaux, où elle peut distinguer plusieurs couches d'armatures. La norme ASTM D6432 décrit la méthode du géoradar de surface pour l'investigation sous la surface, ce qui témoigne de la maturité de la technique. Pour explorer l'ensemble des possibilités, consultez la gamme complète de services de balayage.
Les limites du géoradar pour le béton et comment les gérer
Aucune technologie n'est parfaite, et le géoradar pour le béton comporte des contraintes qu'il faut connaître. Un béton très humide ou fraîchement coulé peut réduire la pénétration des ondes et brouiller l'image. De même, une zone extrêmement encombrée d'acier rend l'interprétation plus délicate.
Ces limites ne rendent pas la méthode inutile ; elles rappellent simplement l'importance d'un opérateur qualifié. En ajustant la fréquence, en multipliant les passages et en croisant les lectures, un technicien expérimenté obtient des résultats fiables même dans des conditions difficiles. La transparence sur ces limites fait partie d'une démarche honnête envers le client.
Conclusion
Le géoradar pour le béton s'impose comme la façon la plus sûre de voir sous la surface avant de percer, de carotter ou de rénover. Il protège les câbles, les conduits et les armatures, réduit les risques d'accident et accélère les décisions sur le chantier, le tout sans endommager la structure.
Avant vos prochains travaux, faites vérifier ce qui se cache dans vos dalles et vos murs par un service spécialisé. Vous pouvez planifier une inspection dès maintenant pour travailler l'esprit tranquille.
