Cartographie de corrosion des armatures dans le béton

La cartographie de corrosion évalue l'activité électrochimique de l'acier noyé dans le béton. Quand une armature se corrode, son potentiel électrochimique change, et cette variation se mesure à la surface. En captant cette signature électrique point par point, la technique dresse un portrait des secteurs où l'acier est actif, c'est-à-dire en train de se dégrader.

Cette évaluation s'appuie sur une méthode reconnue, décrite dans la norme ASTM C876, qui encadre la mesure du potentiel de corrosion des armatures non revêtues dans le béton. L'objectif n'est pas de mesurer la solidité de la structure, mais bien de repérer les zones où le processus de corrosion est déjà amorcé.

Contrairement à une inspection visuelle, qui ne détecte que les dommages déjà apparus comme les fissures ou les éclats, cette analyse voit sous la surface. Elle fait donc partie des techniques préventives, au même titre que les services d'analyse du béton offerts sans endommager les ouvrages.

Le déroulement suit une séquence rigoureuse, pensée pour produire des données fiables et comparables dans le temps. Chaque étape prépare la suivante et vise la précision plutôt que la vitesse.

Avant toute mesure, il faut savoir où se trouve l'acier. Un scan de béton au géoradar permet de localiser les armatures et d'estimer leur profondeur d'enrobage. Un point de contact électrique est ensuite établi directement avec le treillis d'armature, ce qui crée le circuit nécessaire à la lecture.

La surface est aussi divisée en une grille régulière. Chaque intersection de cette grille deviendra un point de mesure, ce qui garantit une couverture uniforme et évite les zones négligées.

Une électrode de référence, souvent au cuivre et au sulfate de cuivre, est déplacée sur chaque point de la grille. À chaque position, l'appareil enregistre la différence de potentiel entre l'acier et l'électrode. Cette valeur, exprimée en millivolts, traduit la probabilité que la corrosion soit active à cet endroit.

L'humidité et la température influencent les lectures, c'est pourquoi les mesures sont prises dans des conditions contrôlées et documentées. La norme précise d'ailleurs qu'un enrobage supérieur à 75 mm peut brouiller les résultats en moyennant les potentiels voisins.

Les points relevés sont ensuite transposés en une carte de couleurs. Les zones froides indiquent un faible risque, tandis que les zones chaudes signalent une corrosion probable. Ce visuel parle immédiatement aux gestionnaires, aux ingénieurs et aux entrepreneurs.

Il est important de rappeler que la carte exprime une probabilité, pas une certitude absolue. C'est un ingénieur qui interprète ces résultats, les croise avec d'autres données et recommande, au besoin, des vérifications complémentaires comme le carottage.

Vous soupçonnez qu'une dalle ou un stationnement montre des signes de dégradation? Faire évaluer la situation par des spécialistes du béton permet d'y voir clair avant d'engager des travaux coûteux.

L'intérêt de cette analyse tient à sa capacité à transformer un doute en décision éclairée. En sachant précisément où l'acier se dégrade, un propriétaire évite deux extrêmes coûteux : réparer trop tard ou refaire des surfaces encore saines.

Voici les usages les plus fréquents :

Cette approche est particulièrement utile pour les infrastructures exposées aux chlorures, comme les stationnements étagés, les ponts et les balcons soumis aux sels de déglaçage. Ces sels accélèrent la corrosion des armatures, un phénomène courant sous le climat québécois.

• Cibler les réparations en délimitant les zones à traiter, plutôt que de démolir de larges portions par précaution.
• Prioriser les budgets d'entretien en concentrant les investissements là où le risque est réel.
• Suivre l'évolution dans le temps en comparant des relevés successifs sur les mêmes points de grille.
• Documenter l'état d'un ouvrage avant une vente, une réfection ou une expertise structurale.
• Appuyer le travail des ingénieurs avec des données objectives et reproductibles.

Plusieurs situations justifient une évaluation approfondie du béton. Les signes visibles comme les taches de rouille, les fissures, les éclatements ou les infiltrations sont des signaux d'alarme. Toutefois, l'absence de symptômes ne garantit pas la santé de l'acier, d'où l'intérêt d'un diagnostic préventif.

Le contexte réglementaire pèse aussi dans la balance. La Régie du bâtiment du Québec impose aux propriétaires une vérification des stationnements étagés, dont un rapport d'inspection produit par un ingénieur tous les cinq ans. Une cartographie de corrosion fournit alors des données concrètes pour appuyer ces rapports.

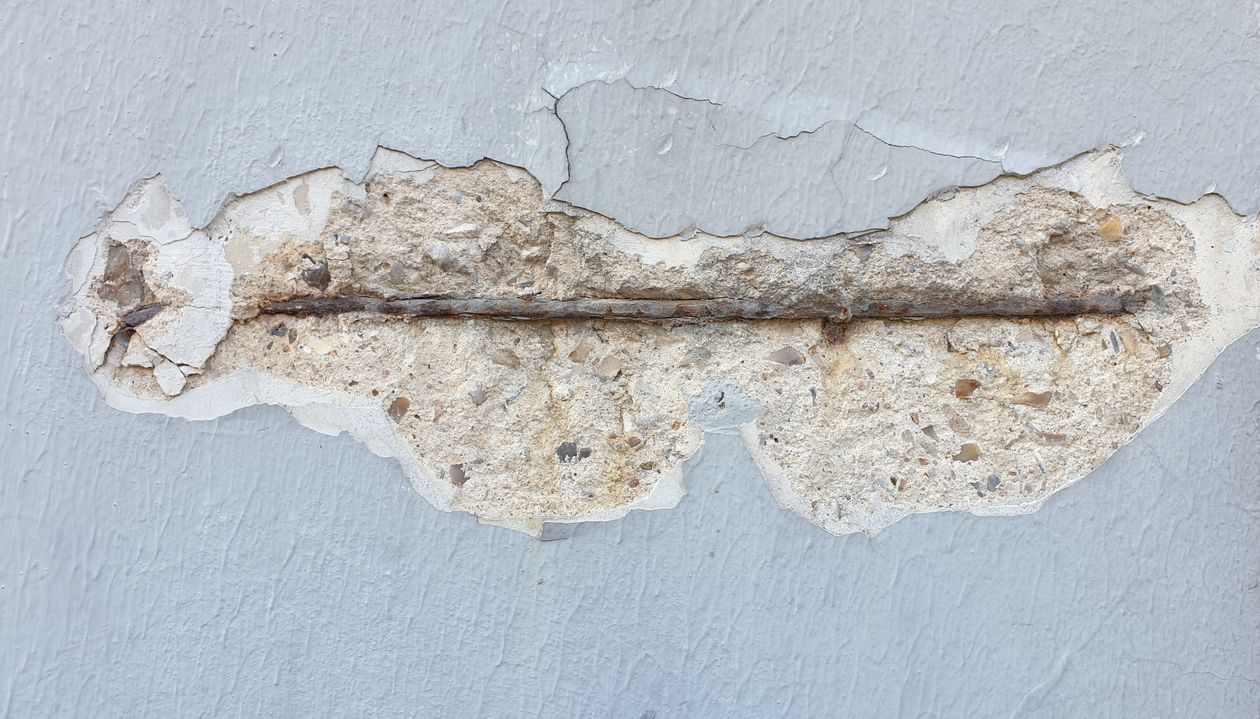

Faire ce diagnostic tôt change tout. Intervenir tôt sur des zones ciblées permet d'éviter de réhabiliter plus tard une structure lourdement atteinte, où la corrosion a déjà fait éclater le béton et réduit la section d'acier.

La cartographie de corrosion offre une fenêtre unique sur l'état caché des armatures, bien avant que les dommages ne deviennent visibles et coûteux. En combinant repérage au géoradar, mesures normalisées et interprétation par des experts, elle transforme un ouvrage opaque en un plan d'action clair. Pour les stationnements, ponts et bâtiments québécois vieillissants, c'est un levier concret de sécurité et de durabilité. Si une structure sous votre responsabilité montre des signes de vieillissement, prenez rendez-vous avec une équipe qualifiée pour faire évaluer son état avant d'agir.
